Енергозбереження
Ваше вікно - це не просто отвір в стіні, що дозволяє потравляти світлу в приміщення та вентилює його, а й основне джерело тепловтрат в будівлях.
У зимовий час виникає тепловий потік з приміщення назовні. Цей тепловий потік і є втратою тепла з приміщення. Поширення теплових потоків здійснюється трьома шляхами: теплопровідністю, конвекцією і випромінюванням. В процесі передачі тепла через світлопрозорі конструкції беруть участь всі три види теплообміну.
Теплопередача теплопровідністю
Як відомо, цей вид теплопередачі характерний для твердих матеріалів. Теплопередача здійснюється безпосередньо між сусідніми частинками матеріалу і залежить від коефіцієнту теплопровідності матеріалу.
1. Виключенню «містка холоду», яким є алюмінієва дистанційна рамка всередині склопакета, шляхом застосування теплої дистанційної рамки Chromatech ultra.
У виробництві вікон компанія «Модерн ХХІ» використовує теплу дистанційну рамку Chromatech ultra. Вона створена з нержавіючої сталі і полікарбонату, має низький коефіцієнт теплопровідності: нержавіюча сталь зовні - 15 Вт / м * К, полікарбонат всередині - 0,24 Вт / м * К. Теплопровідність дистанційної рамки Chromatech ultra становить - 0,1-0,2 Вт / м * К.
Тепла дистанційна рамка має поліпшені теплоізоляційні характеристики.
Пароконденсація
Завдяки Chromatech Ultra поліпшується теплоізоляція по краях скла, підвищується температура на поверхні скла в цих ділянках і, як наслідок, ризик виникнення пароконденсаціі зменшується. При цьому вологість повітря в житло може бути до 15% вище без ризику появи конденсації.
Поглинання вологи всередині склопакета в профілі з дистанцією Chromatech Ultra
- - Більше простору для осушувача.
- - Простота заповнення.
- - Каліброване перфорація.
| ВИД РАМКИ | КІЛЬКІСТЬ НА 1ПМ | ВЛАГОПОГЛОЩЕНІЕ * |
|---|---|---|
| Chromatech Ultra | 60 мл | 12 мл |
| Стандартний профіль SST/PP | 50 г | 10 мл |
| Силіконова стрічка | 20 г | 4 мг |
* Типові середні значення, розрахунок зроблений для профілю 16 мм з оптимальними умовами.
1. Підвищення температури на внутрішній поверхні склопакета значно знижує ймовірність випадання конденсату (через ефект «точки роси») і, як наслідок, утворення цвілі і грибка.
2. Застосуванню металопластикових профільних систем із збільшеною кількістю повітряних камер. Збільшення числа повітряних прошарків в конструкції профілю призводить до збільшення його термічного опору.
3. Застосуванню металопластикових профільних систем з теплоізоляційними вставками в повітряних камерах.
4. Використанню в дерев'яних вікнах бруса з термовставкою. При використанні термовставки в брусі товщиною 78мм, його опір теплопередачі буде еквівалентно опору теплопередачі соснового бруса товщиною 138мм.
Переваги використання дистанційної рамки Chromatech Ultra
Тривалий термін служби - з нержавіючої сталі
Відмінне співвідношення ціни та якості
Легкість при виробництві
Знижує витрати на електроенергію
Знижується внутрішній конденсат
Уникає псування, що викликається цвіллю
Покращує внутрішній клімат в приміщенні.
Теплопередача випромінюванням
Теплопередача випромінюванням у спрощеному вигляді - це потік інфрачервоного випромінювання від більш теплих предметів і конструкцій.
1. 1. Енергозберігаюче нізькоемісіоне (Low-E) скло в склопакетах. Це скло з нанесеним магнетронним способом напилення оксидів металів. Його ще називають i-скло. Таке скло ефективно відображають всередину приміщення довгохвильову частину інфрачервоного випромінювання. Застосування такого скла не тільки значно знижує втрати тепла і дозволяє економити енергоносії при індивідуальному опаленні, а й забезпечує підвищення температури в приміщеннях з централізованим опаленням.
2. Мультифункційне скло в склопакетах. Це нові розробки скляної промисловості, які розширили технічні характеристики i-скла. Мультифункційне скло має розширений діапазон спектра відображаючої здатності. Воно відображає не тільки довгохвильову частину інфрачервоного випромінювання, яка притаманна випромінюванню тепла від меблів, стін і підлоги приміщень, а й короткохвильову частину інфрачервоного випромінювання. Ця частина спектра в сонячному випромінюванні несе основну частину теплового потоку в наші приміщення. Застосування такого скла, крім зменшення втрат тепла, значно знижує витрати на кондиціонування приміщень в літній період.
Теплопередача конвекцією
Цей вид теплопередачі пов'язаний з переносом тепла всередині склопакета. Повітря всередині склопакета близько теплого (з боку приміщення) скла нагрівається і піднімається уздовж скла вгору. Одночасно уздовж холодного (з боку вулиці) скла повітря охолоджується і опускається вниз. Таким чином, тепло переноситься молекулами повітря від теплого скла до холодного.
Для зменшення втрат цього виду, ми пропонуємо замінити повітря усередині склопакета інертними газами: аргоном або криптоном. Ці гази важчі і мають меншу теплопровідність.
| Теплопровідність, Вт/(м·К) | |
| Повітря | 0,026 |
| Аргон | 0,0164 |
| Криптон | 0,0095 |
Застосування всіх цих енергозберігаючих опцій значно збільшує опір теплопередачі віконних конструкцій. Лабораторні випробування, проведені для дерев'яного вікна 1200х1500мм, з термовставками в брус, з двокамерним склопакетом 6Sol-10ArSSp-4-12ArSSp-4i, в якому внутрішнє скло (всередині приміщення) було енергозберігаючим i-склом, а зовнішнє скло - мультифункціональне Guardian Solar, з дистанційною рамкою Super Spacer та заповненням аргоном на 90% показали, що опір теплопередачі складає 1,24 м2С/Вт, при нормі для нашого регіону 0,75 м2С/Вт.

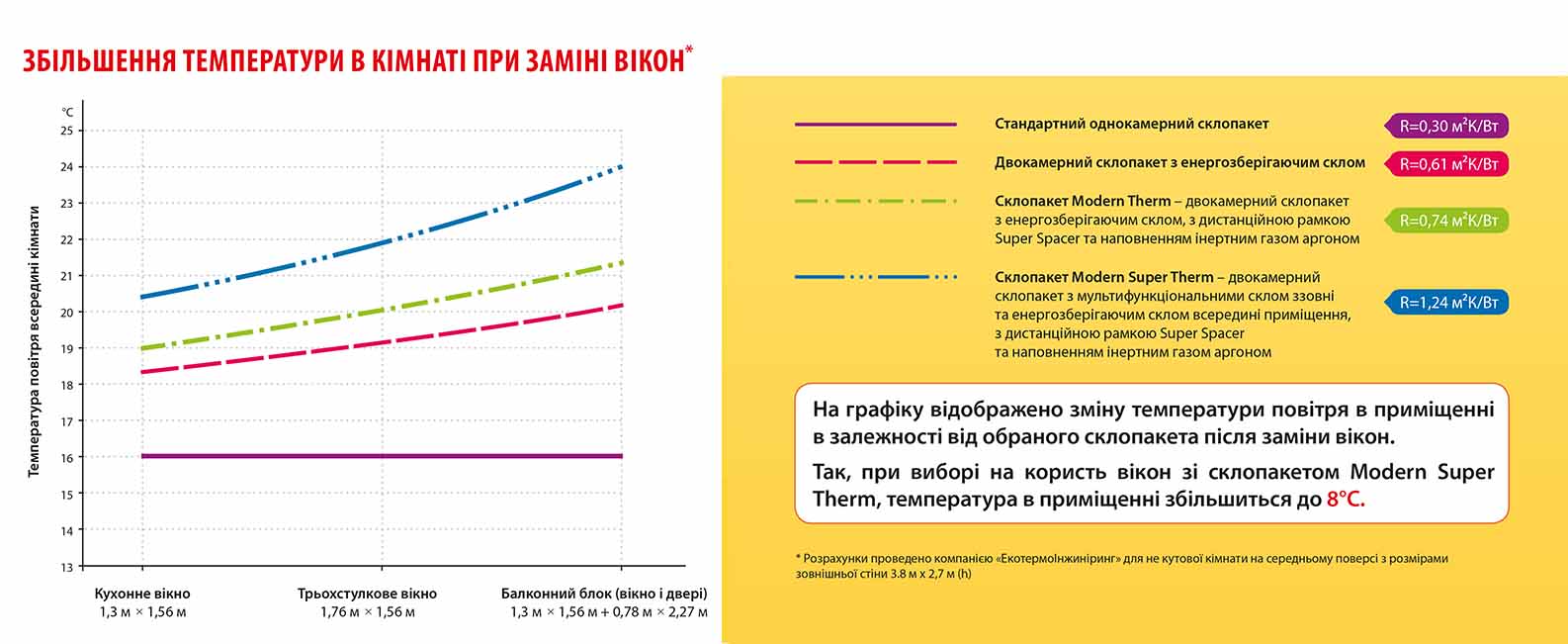

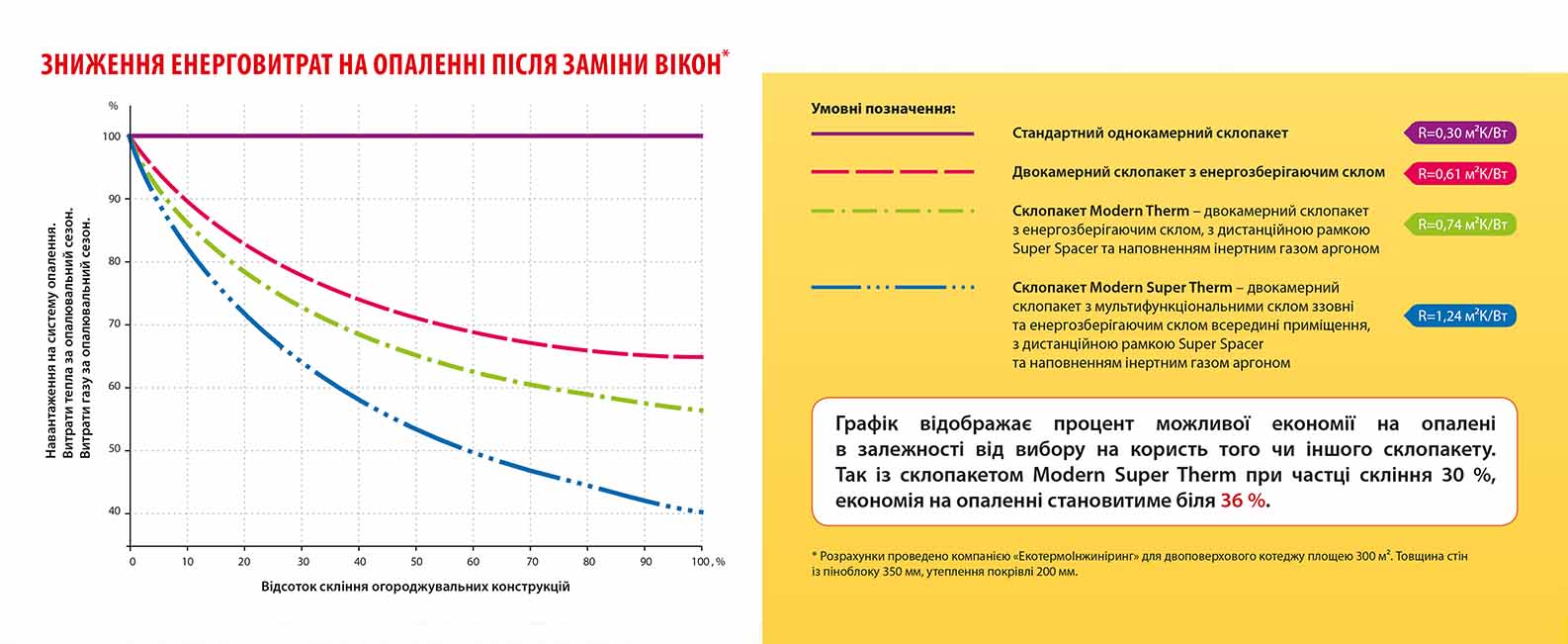

Віконні вироби Модерн™, виготовлені із застосуванням передових енергозберігаючих технологій, сприяють збільшенню температури в приміщенні після заміни вікон, а також зниженню енерговитрат на опалення. Дані характеристики вікон Модерн™ підтверджені дослідженням компанії "Екотермоінжиніринг" і відображені на графіках нижче:
